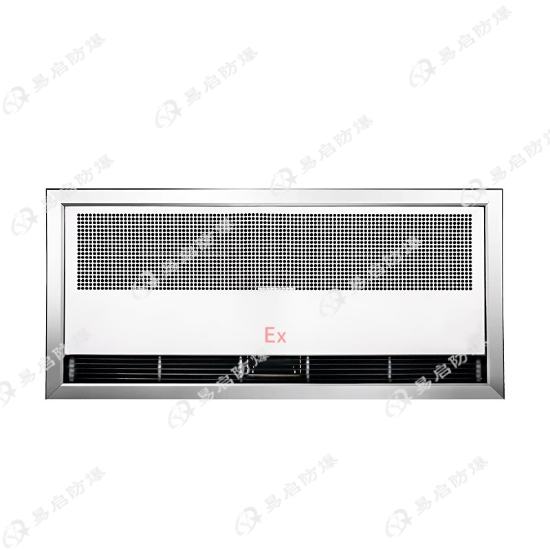

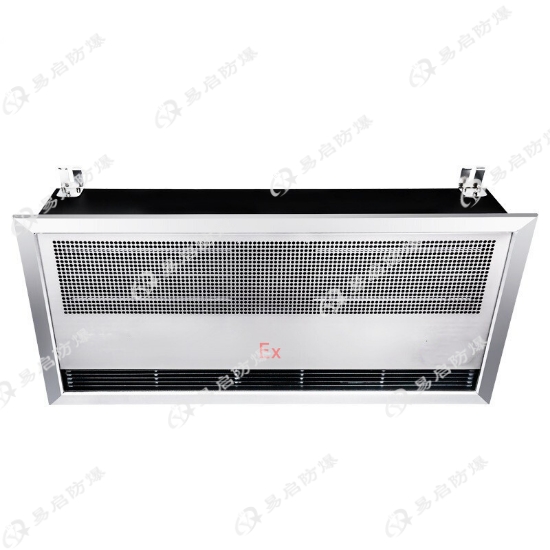

嵌入式防爆風幕機
——藏在天花板里的“**防爆門簾”
吊頂內嵌安裝、四面送風，0.9 m~1.5 m 機型全覆蓋，Ex d e IIC T4 Gb / IP65 認證，220 V/380 V 即插即用，專為無側裝空間或高潔凈度危險場所設計。
一、產品定義
嵌入式防爆風幕機（Ceiling-embedded Explosion-proof Air Curtain）采用離心或貫流風輪，整機嵌入天花板或吊頂夾層，僅露出鋁合金/不銹鋼面板，形成向下或四周的高速氣流屏障，用于 1 區、2 區、21/22 區門洞，阻隔**性氣體、粉塵、冷熱空氣及昆蟲，同時保持室內溫度與潔凈度。
二、核心結構
? 防爆電機：Ex d e IIC T4 Gb，F 級絕緣，IP65 鋁殼，可變頻調速
? 風輪：前傾式離心葉輪或貫流風輪，動平衡 ≤G2.5，噪聲 49~58 dB(A)
? 殼體：1.5 mm 鍍鋅板噴塑或 304 不銹鋼，WF2 防腐
? 面板：可拆式鋁合金/不銹鋼進風格柵，易清潔防火
? 控制：隔爆接線盒 + 本安按鈕，支持就地/遠程、定時、溫控聯動
三、技術參數（主流機型）
| 型號示例 | 面板尺寸(mm) | 風量(m3/h) | 風速(m/s) | 功率(W) | 噪聲(dB) | 安裝高度(m) |
|---|---|---|---|---|---|---|
| FM-1509CS | 900×235×320 | 1900 | 16 | 380 | 55 | 3.5 |
| FM-1512CS | 1200×235×320 | 2300 | 16 | 470 | 58 | 3.5 |
| FM-1515CS | 1500×235×320 | 2700 | 16 | 550 | 59 | 3.5 |
四、運行模式
1. 常溫風幕：純隔離，防氣體、粉塵、昆蟲
2. 電加熱型：內置 3~8 kW PTC，30 ℃~70 ℃ 熱風防凍
3. 熱水/蒸汽型：接現場余熱，運行成本低
4. 變頻節能：根據門寬與溫差自動調節風量
五、安裝方式
? 吊頂內嵌：預留≥300 mm 凈高，面板與吊頂平齊，美觀隱蔽
? 四周送風或直吹下送：可按門洞寬度選配 0.9 m/1.2 m/1.5 m/2 m 長度
? 與門禁/消防聯動：門開風幕啟動，門關延時 30 s 停機
六、典型應用場景
? 化工廠、煉油廠潔凈區大門
? 加油站、油庫營業廳無側墻空間
? 噴漆房、制藥潔凈走廊
? 實驗室、防爆冷庫
? 粉塵車間、糧食筒倉出入口
七、維護與認證
? 季度拆面板清濾網、潤滑軸承；年度測防爆面、絕緣
? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件
嵌入式防爆風幕機把強勁氣流“藏進天花板”，讓危險區大門既美觀又安全，真正做到“看不到機器，卻看得見效果”。
名稱：防爆風幕機；
型號：BFM-180
型式：電熱型
長度：1800mm
風量：9600m3/h
風口風速：16~19m/s
加熱量：3×17kW
電加熱電流：3×29A
電加熱配線規格：3×25+2×16mm2
電機功率：3×5.5kW
電機電流：3×2A
電源規格：380V 3N~ 50Hz
噪音：72dB（A）
重量：101kg
防爆等級：Ex d e ⅡC T4 Gb
