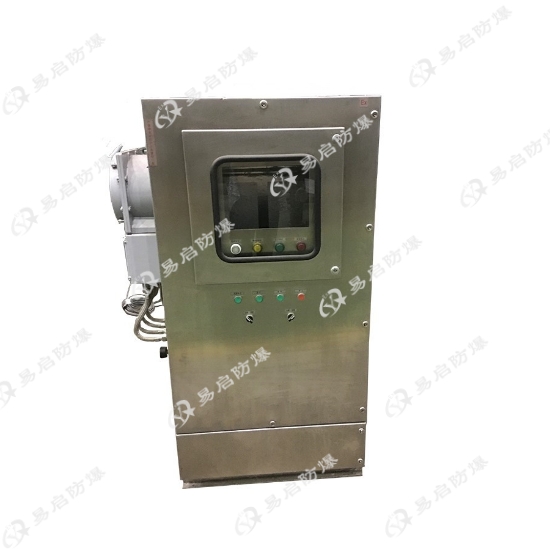

立柜式粉塵防爆柜
——“落地即安全”的大容量粉塵防爆解決方案
Ex tD A21 IP65 T80 ℃ 認證，100 A–800 A 一體落地柜，專為 21/22 區粉塵車間、筒倉、輸煤線等大功率設備提供集中配電、控制與保護。
一、產品定位
立柜式粉塵防爆柜是依據 GB12476、GB3836 系列及 IEC61241 標準設計的落地式成套設備。它將斷路器、變頻器、軟啟動器、PLC、母排等元件整體裝入隔爆主腔 + 增安接線腔，底部落地、頂部可出風，適用于水泥、糧食、煤化工、金屬加工等存在可燃性粉塵（鋁粉、煤粉、面粉、木粉、纖維等）的 21 區、22 區場所。
二、核心優勢
1. 雙重防爆標志
   ? 粉塵防爆：Ex tD A21 IP65 T80 ℃ Db
   ? 氣體防爆：Ex d e IIC T6 Gb（可選 IIB/IIC）
2. 大電流、大功率
   ? 額定電流 100 A/160 A/250 A/400 A/630 A/800 A
   ? 適配電機 15 kW–630 kW，內置變頻器、軟啟動、ATS 雙電源
3. 高防護、強耐候
   ? 殼體：2 mm 冷軋鋼或 304/316L 不銹鋼，WF2/C5-M 防腐，鹽霧 1000 h 無銹
   ? 防護等級 IP65（標配），IP66（戶外雨棚型）
4. 全正面維護
   ? 前門 180° 鉸鏈 + 快拆鎖扣，30 秒即可檢修內部元件
   ? 頂部可拆頂蓋，方便母排、銅排快速更換
5. 模塊化定制
   ? 元件品牌：ABB、施耐德、西門子、正泰、德力西等任選
   ? 功能：按鈕、指示燈、觸摸屏、電流表、SPD、UPS、通訊模塊**組合
三、技術參數（典型型號 BXKL-T-400）
| 項目 | 參數 |
|---|---|
| 防爆標志 | Ex tD A21 IP65 T80 ℃ Db / Ex d e IIC T6 Gb |
| 額定電壓 | AC 380/415/660 V |
| 額定電流 | 400 A（** 800 A） |
| 短路分?jǐn)?| 65 kA |
| 防護等級 | IP65 |
| 防腐等級 | WF2 |
| 殼體材質 | 304 不銹鋼（可選碳鋼、鋁合金） |
| 工作溫度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |
| 安裝方式 | 落地式（叉車孔 + 膨脹螺栓） |
| 外形尺寸 | 800×600×2200 mm（可按圖非標） |
| 重量 | 300–650 kg |
四、安裝與散熱
? 落地四孔膨脹螺栓固定，底部電纜溝進線；
? 頂部可加裝強制排風或防爆空調，解決大功率發熱；
? 選配防雨棚、遮陽頂，戶外直接安裝。
五、典型應用場景
? 水泥廠：原料磨、煤磨、水泥磨收塵器旁配電
? 糧食加工：筒倉、提升機、刮板機粉塵防爆控制
? 煤化工：煤粉制備、輸煤皮帶、除塵器風機軟啟動
? 金屬加工：鋁鎂粉塵拋光車間、粉末噴涂線
? 制藥/化工：原料藥粉碎、包衣機、干燥機粉塵區
? 港口/礦山：散糧碼頭、煤礦井下皮帶機、選煤廠除塵器
六、安裝維護
1. 安裝：預埋基礎→叉車就位→膨脹螺栓固定→電纜溝進線→接地跨接
2. 維護：季度檢查密封圈、隔爆面；年度復測絕緣、更換老化元件
七、認證與服務
? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件
? 支持 OEM 開孔、噴涂、絲印、PLC 編程
? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉
立柜式粉塵防爆柜把大功率配電與粉塵防爆“裝進一只落地保險箱”，讓21/22區大設備也能像主廠房一樣安全、集中、**運行。
產品名稱：粉塵防爆電氣控制柜
規格型號：BXK51
防爆等級：ExtDA21 IP65 T80°C/ExtDA22 IP65 T80°C/ExtbIIIB T80°C Db/ExtbIIIC T80°C Db
產品特點：
1、外殼由冷軋鋼板折或304不銹鋼彎焊接而成或鋁合金壓鑄成型。
2、產品內部可裝檢測儀表，顯示儀表，低壓電器，變頻器、軟啟動器或計算機控制系統，可作為中央信號處理系統及中央控制系統
3、面板可以安裝防爆指示燈、防爆按鈕，觸摸屏和斷路器操作手柄
4、可根據客戶需要做成單層門或者雙層門結構
5、可根據客戶戶內或者戶外使用場所要求適配防雨棚
6、內部安裝大功率變頻器可以在粉塵防爆箱側部安裝防爆機柜空調，滿足防爆箱內部的變頻器等元器件運行在適宜溫度范圍
7、箱體安裝有非鎧裝防爆格蘭，根據客戶要求可以安裝帶內絲防爆格蘭，滿足現場鋼管布線。
