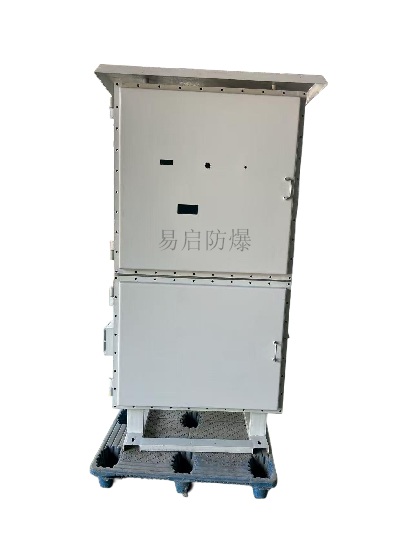

BXK 系列防爆變頻控制柜
——“電機大腦”與“安全鎧甲”合二為一，為**危險區提供精準、節能、可靠的變頻驅動。
在 1 區、2 區及可燃粉塵 20/21/22 區內，實現 0.75 kW~630 kW 電機的無級調速、軟啟動、遠程監控，同時滿足隔爆、增安、正壓多重防爆需求。
一、產品定位
BXK 系列是按 GB3836.1-2021、GB3836.2、GB3836.3 及 IEC60079-0/-1/-7 設計制造的防爆變頻控制柜，內部可集成變頻器、PLC、斷路器、熱繼電器、儀表、通訊模塊等；通過隔爆、增安或正壓復合型防爆技術，為泵、風機、壓縮機、皮帶機、攪拌機等設備在**性氣體或粉塵環境中提供安全、節能的轉速控制。
二、核心技術亮點
1. 權威多重防爆
   ? 防爆標志：Ex d e ib mb px IIC T4/T5/T6 Gb / DIP A21 TA T80 ℃
   ? 結構形式：隔爆主腔 + 增安接線腔 + 可選正壓吹掃，三冗余安全。
2. 寬功率、寬電壓
   ? 單機功率 0.75 kW~630 kW，電壓 220 V / 380 V / 460 V / 660 V / 690 V；
   ? 內置交流/直流電抗器，THDi < 5 %，滿足電網質量要求。
3. 智能控制
   ? 標配矢量變頻器，支持 V/F、開環矢量、閉環矢量；
   ? 7 寸本安觸摸屏 + 遠程 IoT 模塊（4G/以太網），實現手機小程序啟停、曲線記錄、故障推送；
   ? 多泵輪換、PID 恒壓、恒流量、恒扭矩、多段速等工藝包一鍵調用。
4. 環境適應性
   ? 工作溫度 -40 ℃ ~ +60 ℃，可選 C5-M 防腐涂層或 304/316L 不銹鋼殼體；
   ? 防護等級 IP54/IP55/IP65/IP66，WF1/WF2 防腐可選；
   ? 內置 50 kA 短路分?jǐn)嗄芰嗦菲?，抗?5 g，滿足車載、船用、海上平臺要求。
5. 模塊化維護
? 前門 180° 鉸鏈 + 抽屜式變頻器，5 min 完成模塊更換；
   ? **散熱通道，風機免工具快拆；
   ? 支持不停機更換風扇、濾網、接線端子。
三、技術規格（典型型號 BXK-75Ex-VFD）
| 項目 | 參數 |
|---|---|
| 適配電機功率 | 75 kW |
| 額定輸出電流 | 150 A |
| 輸入電壓 | AC 380 V±15 % 50/60 Hz |
| 過載能力 | 150 % 60 s；180 % 3 s |
| 控制方式 | 開環矢量 / 閉環矢量 / V/F |
| 通訊接口 | RS485 Modbus-RTU、Profinet、Ethernet、4G |
| 防爆標志 | Ex d e ib mb px IIC T4 Gb |
| 防護等級 | IP65 |
| 防腐等級 | WF2 |
| 外形尺寸 | 1200×600×1800 mm（可定制） |
| 重量 | 450 kg |
四、結構配置
? 內裝元件：變頻器、塑殼斷路器、交流接觸器、熱繼電器、電流互感器、電壓表、電流表、急停按鈕、指示燈、照明燈、插座、PLC、I/O 模塊；
? 進出線方式：上進上出 / 下進下出 / 側進側出，支持鎧裝或防爆軟管；
? 散熱方案：強制風冷 + 熱管散熱器 + 外置空調冷卻（>110 kW 可選）。
五、典型應用場景
? 石油化工：煉油加氫裂化循環氫壓縮機、催化主風機變頻節能改造
? 精細化工：溶劑反應釜攪拌器、防爆離心泵恒壓供水
? 儲運碼頭：成品油裝船泵、LNG 接收站 BOG 壓縮機
? 礦山隧道：井下主通風機、瓦斯抽采泵
? 海洋平臺：海水提升泵、消防泵、鉆機泥漿泵
? 市政環保：污水廠曝氣鼓風機、垃圾滲濾液提升泵
六、選型與服務
? 提供功率、電壓、區域等級、負載類型 4 項參數即可 2 h 出圖；
? 工廠預調試，整機 FAT 報告隨貨同行；
? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉。
BXK 系列防爆變頻控制柜讓“危險區電機”也能享受“安全區智能”——既防爆又節能，既遠程又可定制，一次安裝，十年無憂。

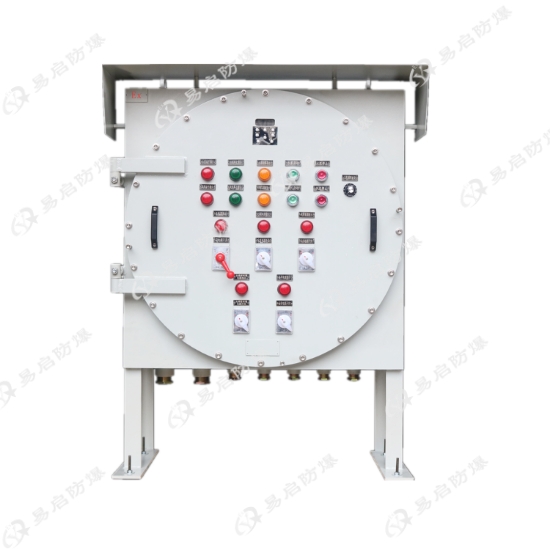

產品名稱：防爆變頻控制柜
規格型號：BXK51/BXK52
防爆等級：ExdeIIBT6 Gb，ExdIIBT6 Gb，ExdeIIBT4 Gb，ExdIIBT4 Gb，ExdeIICT6 Gb，ExdIICT6 Gb，ExdeIICT4 Gb，ExdIICT4 Gb
產品特點：
1、Q235鋼板或不銹鋼焊接
2、內裝變頻器、斷路器、電流表、指示燈、按鈕、PLC、接觸器、儀表等。
2、背部安裝散熱鋁板或熱管散熱器進行變頻器散熱。
3、外形尺寸、進出線規格數量可根據客戶要求定制。
戶內、戶外安裝方式。落地、壁掛
4、防爆變頻器控制箱是應用防爆技術與變頻技術，微電子技術，通過在危險環境下改變電機的工作電源頻率方式來控制交流防爆電動機的防爆電力控制設備。
5、防爆變頻器控制箱(交流變直流)，濾波，逆變(直流變交流)，制動單元，驅動單元，檢測單元微處理單元等組成。防爆變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據防爆電機的實際需要來提供其所需要的電源電壓，進而達到節能，調速的目的，另外，防爆變頻柜還有很多的保護功能如過流過壓過載保護功能。隨著工業自動化程度的不斷提高，防爆變頻柜也得到了非堂廣泛的應用，防爆變頻柜背部可以加裝鋁翅片或者熱管散熱器來滿足防爆變頻器的散熱需要，可以讓防爆變頻器更加穩定**的工作
