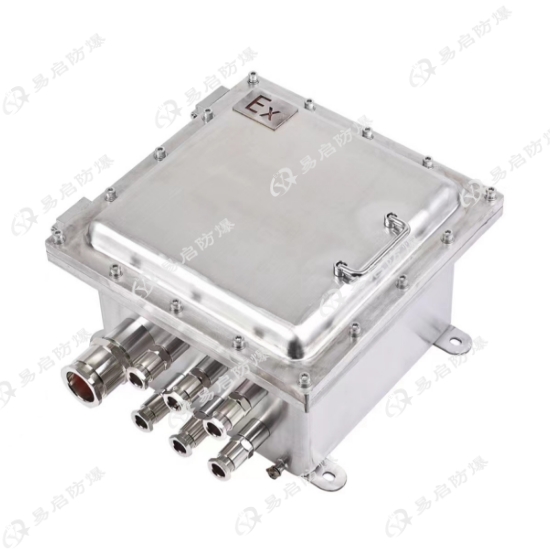

防爆接線箱
——“小盒子，大安全”，危險區電纜連接與分線的**道防線
隔爆、增安、防腐、防水四重保護，一盒搞定 1 區、2 區及粉塵 20/21/22 區所有電氣接線、分線、轉接需求。
一、產品定義
防爆接線箱（Explosion-proof Junction Box）是專為在**性氣體或粉塵環境中進行電纜連接、分線、轉接及端子排布而設計的密封箱體。它通過隔爆、增安、本質安全等復合防爆技術，確保內部可能產生的電火花或高溫不會引燃外部危險介質，為工業現場的照明、儀表、動力及控制系統提供安全、可靠的電氣節點。
二、核心結構與防爆原理
1. 多重防爆型式
   ? 隔爆型 Ex d：主腔可承受內部**壓力，火焰通過精密隔爆面冷卻逸出，無法點燃外部氣體。
   ? 增安型 Ex e：對內部元件進行額外加固與絕緣，降低火花及溫升風險。
   ? 復合型 Ex de：隔爆主腔 + 增安接線腔，滿足更高安全等級。
2. **度殼體
   ? 材質：ZL102 壓鑄鋁合金（標配），可選 304/316L 不銹鋼或工程塑料。
   ? 防護：IP54/IP65/IP66，WF2 防腐，鹽霧 1000 h 無紅銹。
   ? 結構：凹凸止口 + 硅橡膠密封條，確保防水防塵，開蓋即可維護。
3. 內部配置
   ? 端子：螺旋自鎖式銅端子，規格 2.5 mm2~240 mm2，可增配接地/零排。
   ? 導軌：標準 35 mm DIN 導軌，可安裝小型斷路器、熔斷器、隔離柵。
   ? 布線：預留電纜格蘭孔 G1/2″~G3″，配黃銅鍍鎳 Ex d 電纜接頭，鎧裝/非鎧裝通用。
三、技術規格（典型型號 BJX-20Ex）
| 項目 | 參數 |
|---|---|
| 防爆標志 | Ex d e IIC T6 Gb / Ex tD A21 IP65 T130 ℃ |
| 額定電壓 | AC 220/380/415/660 V；DC 24/110/220 V |
| 額定電流 | ≤ 400 A |
| 防護等級 | IP65（標配）/ IP66（可選） |
| 材質 | 鋁合金 / 不銹鋼 / 工程塑料 |
| 進出線口 | 4~12 孔，螺紋 G1/2″~G2″ |
| 端子數 | 4、6、8、12、18、24、36、48 位（可定制） |
| 重量 | 3~15 kg（視規格） |
四、功能擴展
? 內置隔離開關、熔斷器、SPD 防雷模塊；
? 可加裝 Ex e 增安型防爆插座或防爆呼吸閥，平衡內外壓差；
? 陰極保護專用型：連接犧牲陽極、參比電極，用于油氣管道；
? 低溫型 -50 ℃ 硅橡膠密封圈，高溫型 +120 ℃ 氟橡膠密封圈。
五、典型應用場景
? 石油化工：罐區、泵棚、壓縮機站、閥室電纜轉接；
? 天然氣：長輸管線閥室、站場放散管陰極保護接線；
? 煤化工：合成塔、煤氣化框架照明及儀表分線；
? 制藥&涂料：粉塵車間、溶劑庫動力與信號集中分線；
? 煤礦&隧道：井下照明、瓦斯監控、皮帶機控制回路；
? 軍工&**：**庫、發射井測試電纜轉接。
六、安裝與維護
1. 安裝步驟
   ① 墻體或支架打孔 → ② 穿電纜 → ③ 套防爆格蘭 → ④ 緊固端子 → ⑤ 合蓋通電。
2. 維護周期
   ? 季度：檢查密封圈、緊固件、接地連續性；
   ? 年度：清理隔爆面、更換老化密封條、復測絕緣電阻。
七、認證與服務
? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件；
? 支持 OEM 開孔、噴涂、絲印定制，24 h 出圖；
? 7×24 h 遠程技術支持，48 h 現場響應，10 年備件保障。
防爆接線箱把“危險的電纜節點”裝進“安全的小黑盒”，讓復雜現場的每一次接線、每一次檢修都安心、合規、**。

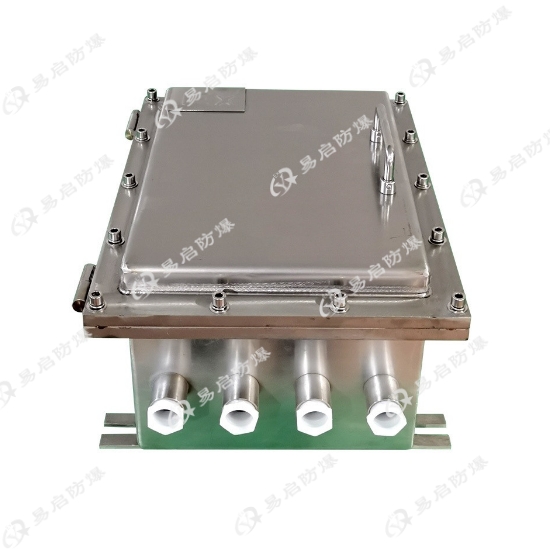

產品名稱：防爆接線箱
規格型號：BJX/CJX/eJX
防爆等級：ExdIIBT6 Gb，ExeIICT6 Gb，ExtDA21 IP65 T80°C
產品特點：
玻璃纖維不飽和樹脂或鑄鋁合金壓鑄或Q235鋼板或不銹鋼焊接
蓋和基座的結合面設計成凹凸形，設有硅橡膠密封結構，確保了IP65防護等級。內裝端子，端子數量可根據客戶要求定制。戶內、戶外
進線口方向、規格大小和數量可根據用戶要求確定；
進出線口螺紋可特制，可制成公制螺紋，NPT螺紋，G螺紋等形式；
安裝方式。落地、壁掛、移動式、鋼管或電纜布線。
