Ex d IIC T6 隔爆外殼 + 軟啟動器/在線式變頻器一體化設計，集限流、旁路、保護、通訊于一體，30 s 完成現場調試，10 年免大修。

服務熱線400-0377-080

1873-6619-221

產品介紹 技術參數

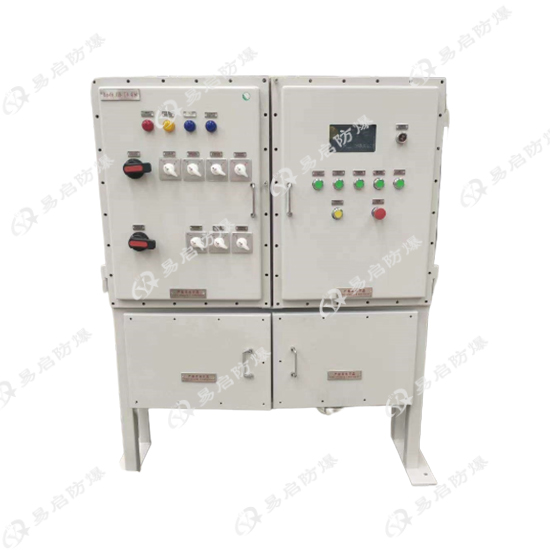

BXK系列防爆軟啟動控制柜
——讓“重載電機”在0~600 kW內，于1區、2區也能“軟起軟停、零沖擊、零火花”
Ex d IIC T6 隔爆外殼 + 軟啟動器/在線式變頻器一體化設計，集限流、旁路、保護、通訊于一體，30 s 完成現場調試，10 年免大修。
一、產品定位
BXK 系列防爆軟啟動控制柜是專為**性氣體及粉塵危險場所（Zone 1/2、20/21/22）設計的大功率電機軟啟動與軟停止成套設備。它將隔爆主腔、增安接線腔、軟啟動器（或在線式變頻器）、真空接觸器、旁路接觸器、綜合保護單元、遠控接口等高度集成，解決傳統直接啟動帶來的“機械沖擊、電網沖擊、防爆風險”三大痛點。
二、核心優勢
1. 權威多重防爆
   ? 防爆標志：Ex d e ib mb IIC T6 Gb / Ex tD A21 IP66 T80 ℃
   ? 隔爆主腔 + 增安接線腔 + 可選正壓補償，三重安全冗余。
2. 超寬功率覆蓋
   ? 單機功率：7.5 kW~630 kW，電壓 220/380/415/660/690 V；
   ? 內置晶閘管軟啟動 + 真空旁路，啟動電流 1.5~4 倍可調，啟動轉矩平滑無級。
3. 軟起/軟停/限流/泵控四種模式
   ? 泵控：消除水錘，適用于長輸管線、消防泵；
   ? 限流：降低變壓器沖擊，適用于大功率離心機、壓縮機；
   ? 軟停：防止皮帶機、刮板機逆轉；
   ? 旁路：啟動完成后自動切至旁路運行，零諧波、零損耗。
4. 全工況環境適應
   ? 工作溫度：-40 ℃~+60 ℃；
   ? 防護等級：IP54/IP55/IP65/IP66；
   ? 防腐等級：WF1/WF2，可選 304/316L 不銹鋼殼體。
5. 智能保護與通訊
   ? 過載、過流、斷相、堵轉、欠壓、過壓、接地、漏電八重保護；
? 7 寸本安觸摸屏實時顯示電流、電壓、功率、溫度曲線；
   ? RS485/Modbus-RTU、Profinet、4G 無線云端監控，支持手機小程序遠程啟停、故障推送。
三、技術規格（典型型號 BXK-132Ex-SS）
| 項目 | 參數 |
|---|---|
| 適配電機功率 | 132 kW |
| 額定電壓 | AC 380 V ±15 % |
| 額定電流 | 250 A |
| 啟動電流倍數 | 1.5~4 倍可調 |
| 啟動時間 | 1~60 s 連續可調 |
| 旁路切換 | 真空接觸器零飛弧 |
| 防爆標志 | Ex d e ib mb IIC T6 Gb |
| 防護等級 | IP66 |
| 防腐等級 | WF2 |
| 殼體材質 | Q235 碳鋼噴塑（可選不銹鋼） |
| 外形尺寸 | 1000 × 600 × 1800 mm（可定制） |
| 重量 | ≈ 400 kg |
四、結構形式
? 立柜式：落地安裝，正面開門維護；
? 壁掛式：空間受限場所，厚度 ≤ 400 mm；
? 移動式：叉車門、吊環，礦山、檢修現場快速轉場；
? 分體式：軟啟動器置于隔爆箱，旁路接觸器外置，節省成本。
五、典型應用場景
? 石油化工：煉油常減壓裝置塔底泵、催化主風機
? 天然氣：長輸管線分輸站、LNG 接收站**外輸泵
? 煤化工：煤氣化鎖斗循環泵、甲醇合成壓縮機
? 礦山井下：主排水泵、通風機、皮帶機
? 海洋平臺：海水提升泵、消防泵、鉆井泥漿泵
? 市政消防：地下管廊、隧道消防泵組
六、快速調試與維護
? 出廠已完成軟啟動參數預設，現場只需設置電機額定電流即可投運；
? 抽屜式晶閘管模塊，10 min 在線更換；
? 7×24 h 遠程診斷，48 h 現場響應，10 年備品共享倉。
BXK 系列防爆軟啟動控制柜把“重載電機的溫柔啟動”裝進一只經過 Ex d 認證的鋼鐵保險箱，讓危險區的每一次啟動都安全、平穩、節能、可遠程。
產品名稱：防爆軟啟動控制柜
規格型號：BXK51/BXK52
防爆等級：ExdeIIAT6 Gb，ExdIIAT6 Gb，ExdeIIAT4 Gb，ExdIIAT4 Gb，ExdeIIBT6 Gb，ExdIIBT6 Gb，ExdeIIBT4 Gb，ExdIIBT4 Gb，ExdeIICT6 Gb，ExdIICT6 Gb，ExdeIICT4 Gb，ExdIICT4 Gb
產品特點：
Q235鋼板焊接表面噴塑或不銹鋼焊接表面拉絲
該產品適用于三相異步電動機不頻繁起動和停止，內裝軟啟動器、斷路器、電流表、指示燈、按鈕、PLC、接觸器、儀表等。
所有緊固件均采用抗強腐蝕的304不銹鋼材質
延時自動控制時間繼電器0-60秒內可調。適用于不間斷工作制或反復短時工作制,在反復短時工作制下的操作頻率為30次/小時,
兩次連續起動間隙不小于90秒。
所有緊固件均采用抗強腐蝕的304不銹鋼材質。
具有過載、短路、斷相保護等功能。
防爆軟啟動控制柜可根據用戶要求特制。可鋼管或電纜布線均可。
外形尺寸、進出線規格數量可根據客戶要求定制。
安裝方式。落地、壁掛，戶內、戶外
